快速综合智能检测小车
【产品主体图】:【功能特点】:²三种基本功能可组合使用,也可以单体独立运行²里程精准测量,病害定位至轨枕²设备具备动力驱动功能,能实现定速巡航检测和...
浏览: 最近有 1566 人查看
产品详情
【名称】:快速综合智能检测小车

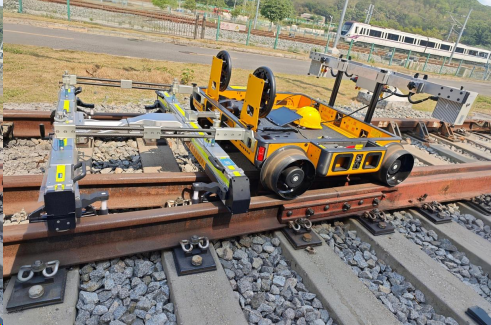

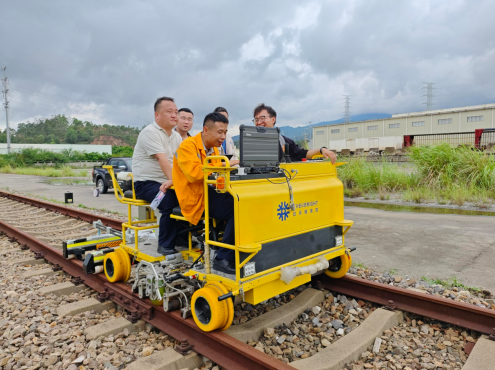

【产品主体图】:

【产品简介】:

快速综合智能检测小车是一种性价比较高、能够确保人员安全和行车安全并重的数字化、智能化检测设备。该种设备集轨道的几何状态、钢轨及道床巡检、接触网几何参数于一体,并可互换扩展其它功能模块,其各子系统可整合同时作业,也可单独进行作业,实现载人值守、自动检测、自动定位,从而铁路或城轨相关部门能够最大限度地合理安排资源,提高上道作业效率,减轻人员负担。适用于铁路及城市轨道交通领域线路周期性检查。



【功能特点】:

²三种基本功能可组合使用,也可以单体独立运行

²里程精准测量,病害定位至轨枕

²设备具备动力驱动功能,能实现定速巡航检测和停车功能。


²数据处理:输出波形、报表,历史数据分析,提供超限预警

²远程数据实时传输:检测系统可与调度室通过3G/4G公网实现远程数据实时传输

²具备可扩展机械、电气及软件接口

²具备扩展和搭载其他功能模块


【技术指标】:


指标 备注
尺寸 2100x1800x1600mm 铝合金材质
续航时间 4小时 锂电池供电
行车方向 前后方向
检测速度 10km/h 无级变速
行驶最高速度 20km/h
无级变速
最大爬坡能力 40‰
自重 约300kg 拆卸后,每个模块重量≤60kg
最大载重 ≥460kg

电机额定功率 800W
刹车类别 线刹
表1:轨道快速综合智能检测小车走行系统参数(扩展型)


序号 检测项目 测量范围 允许误差 检测要求
1 轨距 (1410~1470)mm ±0.50mm
2 轨距变化率
±0.03% 基长1m
3 超高(水平) (-200~200)mm
±0.50mm

4 三角坑
±0.7mm

5 高低 -4℃~4℃ ±1mm

6 轨向 -8℃~8℃
±1mm

7 里程 (0~999)km
±2‰
表2:轨道几何状态参数指标


序号 检测项目 测量范围 精度
1 拉出值 ±600mm ±5mm(连续)
±2mm(定点)
2 导高值 3000~6800mm ±5mm(连续
±2mm(定点
3 支柱跨距
±10mm

表3:接触网几何参数指标



巡检方式 工业级设备智能检测
巡检频率 每日天窗点期间
巡检精度 0.3mm
缺陷定位 1m以内
巡检速度 20km/h
巡检项目

钢轨表面伤损识别     扣件异常检测

道床外观状态检测     钢轨光带检测

缺陷反馈 及时反馈
表4:轨道巡检主要性能指标




【可互换扩展功能模块】:


产品功能模块 功能描述
钢轨波磨测量仪 钢轨波磨检测
轨廓测量仪 钢轨轮廓测量
限界检测装置 限界安全检测
第三轨检查仪 第三轨导高/拉出值测量
